DEFLASH, PLATING이란?

반도체 도금

DEFLASH, PLATING이란?

Deflash

Deflash는 반도체 PKG 표면에 묻어있는 flash, 레진을 화학약품의 전기분해를 이용하여 제거하는 세척공정 입니다.

전기분해

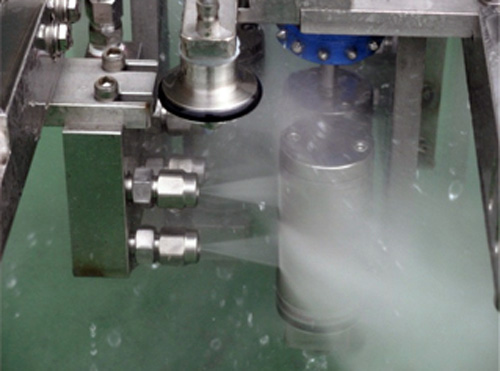

고압 워터젯

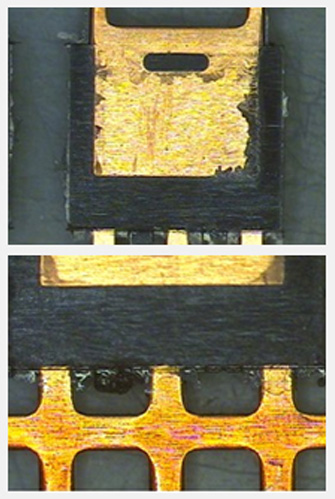

Before TEST

Ater TEST

Plating

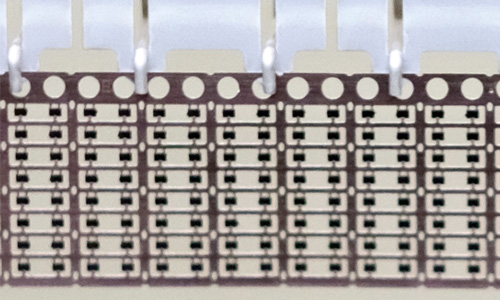

Plating은 Deflash가 완료된 제품의 전기 도금을하는 공정으로 탈지, 산처리, 도금, 후처리, 건조 순으로 도금이 완료된다.

Plating 전

Plating 후

반도체 도금의 목적

반도체 도금의 목적은 실장성 향상, 부식 방지 및 내마모성, 접촉 저항의 개선 등을 위한 목적이 있습니다.
